สายพานร่องฟัน
(Raw Edge Cogged V-Belts)

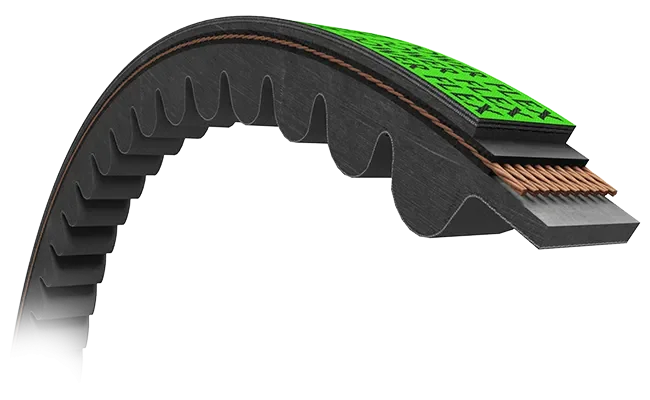

สายพานตัววี แบบ Raw Edge ร่องฟัน
(Raw Edge Cogged V-Belts)
สายพานตัววีแบบ Raw Edge ร่องฟัน เป็นสายพานที่ออกแบบให้ขอบด้านข้างเป็นเนื้อยางเปลือย (Raw Edge) และมีร่องฟันที่ด้านในของสายพาน ช่วยเพิ่มความยืดหยุ่นและการระบายความร้อนขณะทำงาน ทำให้สามารถโค้งงอรอบพูลเล่ย์ขนาดเล็กได้ดี ลดการสูญเสียพลังงาน และเพิ่มประสิทธิภาพในการถ่ายทอดกำลัง
ด้วยโครงสร้างร่องฟัน สายพานชนิดนี้สามารถยึดเกาะพูลเล่ย์ได้ดี ลดการลื่นไถล ให้กำลังส่งสูงกว่าสายพานตัววีแบบร่องเรียบ อีกทั้งยังช่วยลดความร้อนสะสม เสียงรบกวน และการสั่นสะเทือน ส่งผลให้สายพานมีอายุการใช้งานยาวนานขึ้น
สายพาน Raw Edge ร่องฟัน เหมาะสำหรับงานที่ต้องการความเร็วรอบสูง กำลังส่งสูง และพื้นที่ติดตั้งจำกัด นิยมใช้อย่างแพร่หลายในเครื่องจักรอุตสาหกรรม เครื่องจักรกลการเกษตร ระบบปรับอากาศ คอมเพรสเซอร์ ปั๊ม เครื่องยนต์ และอุปกรณ์ที่ต้องทำงานต่อเนื่องภายใต้ภาระโหลดสูง
การจำแนกสายพานตามขนาดร่อง
ร่องแบบดั้งเดิม (Classical Section Cogged)
- AX, BX, CX, DX : พัฒนาจากสายพาน A, B, C, D ให้รับกำลังได้สูงขึ้น และโค้งงอได้ดีกว่า
- MX, ZX : สายพานขนาดเล็ก สำหรับงานเบา ความเร็วรอบสูง และพูลเล่ย์ขนาดเล็ก
ร่องแบบมาตรฐานยุโรป (ISO/DIN Wedge Cogged Section)
- XPZ, XPA, XPB, XPC : ให้กำลังส่งสูง ประสิทธิภาพดี เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความทนทานและเสถียรภาพ
ร่องแบบมาตรฐานอเมริกา (RMA/ISO Narrow Cogged Section)
- 3VX, 5VX, 8VX : ออกแบบสำหรับงานกำลังสูง ใช้พื้นที่น้อย และรองรับความเร็วรอบสูง
Brand(s): LEONE, PIX
Section | Top width (Tw) (mm) | Thickness (Th) (mm) | Angle (θ) (Degree) | Min. Pulley Dia. (mm) | Range | Belt Length Factor (mm) | Li to La | Length Desg. | Additional Product Details | ||
Min. (inch/mm) | Max. | Lp to La | Li to Lp | ||||||||
| Classical Section | |||||||||||
ZX | 10 | 6 | 36 | 40 | 21.5" | 200.0" | 16 | 22 | 38 | Li | |
AX | 13 | 8 | 36 | 63 | 21.5" | 200.0" | 14 | 36 | 50 | Li | |
BX | 17 | 11 | 36 | 90 | 21.5" | 330.0" | 26 | 43 | 69 | Li | |
CX | 22 | 14 | 36 | 140 | 23.5" | 330.0" | 32 | 56 | 88 | Li | |
DX | 32 | 19 | 38 | 280 | 40.0" | 200.0" | 40 | 79 | 119 | Li | |
| ISO/DIN Wedge Cogged Section | |||||||||||
XPZ | 10 | 8 | 36 | 56 | 550 mm | 5000 mm | 13 | 37 | 50 | Lp | |
XPA | 13 | 10 | 36 | 71 | 550 mm | 5000 mm | 18 | 45 | 63 | Lp | |
XPB | 16.3 | 14 | 36 | 112 | 550 mm | 8380 mm | 28 | 60 | 88 | Lp | |
XPC | 22 | 18 | 38 | 180 | 600 mm | 8380 mm | 30 | 83 | 113 | Lp | |
| RMA/ISO Narrow Cogged Section | |||||||||||
3VX | 9.7 | 8 | 38 | 56 | 21.5" | 200.0" | 13 | 37 | 50 | La | |
5VX | 15.8 | 13.5 | 38 | 112 | 21.5" | 330.0" | 25 | 60 | 85 | La | |
8VX | 25.4 | 23 | 38 | 254 | 90.0" | 330.0" | 53 | 92 | 145 | La | |
| Light Duty Cogged Single V-Belts | |||||||||||
3LX | 9.7 | 5.6 | 36 | 36 | 21.5" | 200.0" | 16 | 22 | 38 | La | Click Here |
4LX | 12.7 | 7.9 | 36 | 58 | 21.5" | 200.0" | 14 | 36 | 50 | La |
|
5LX | 16.7 | 9.7 | 38 | 72 | 21.5" | 200.0" | 26 | 43 | 69 | La |
|
